Trắc nghiệm Đoạn mạch song song có đáp án (Thông hiểu)

Trắc nghiệm lý lớp 9

Ngày đăng: 17-10-2025

Thời gian làm: 00:18:00

Biên soạn tệp:

Vũ Ngọc Ánh

Tổng câu hỏi:

Ngày tạo:

23-09-2025

Tổng điểm:

10 Điểm

Câu hỏi

Số điểm

Lời giải

Câu 1

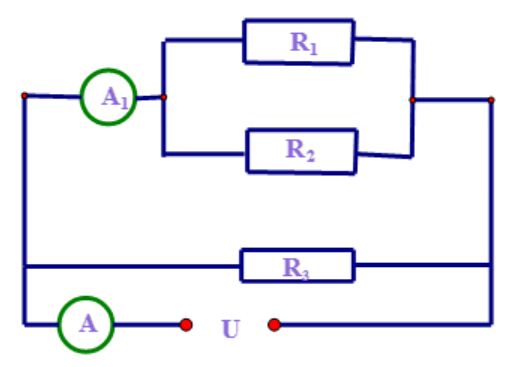

Một đoạn mạch gồm ba điện trở R₁= 9 $\Omega$ , R₂ = 18 $\Omega$ và R₃ = 24 $\Omega$ được mắc vào hiệu điện thế U = 3,6V như sơ đồ bên
Số chỉ của ampe kế A và A1 là:
- A.
  0,5A và 0,4A
- B.
  0,6A và 0,35A
- C.
  0,75A và 0,6A
- D.
  0,07A và 0,13A
Câu 2

Cho hai điện trở R₁ = R₂ = 20 $\Omega$ . Được mắc như sơ đồ
Điện trở tương đương của đoạn mạch AC có giá trị là:
- A.
  20Ω
- B.
  40Ω
- C.
  10Ω
- D.
  80Ω
Câu 3

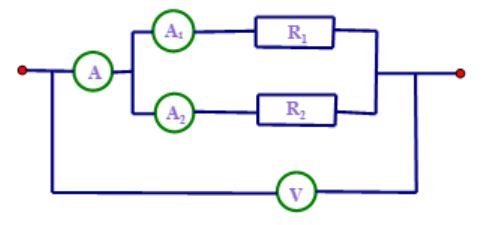

Cho mạch điện có sơ đồ như hình bên trong đó điện trở R₁ = 52,5 $\Omega$ . Vôn kế chỉ 84V.
Ampe kế A chỉ 4,2A. Điện trở R₂ = ?
- A.
  52,5 $\Omega$
- B.
  32,3Ω
- C.
  20Ω
- D.
  21Ω
Câu 4

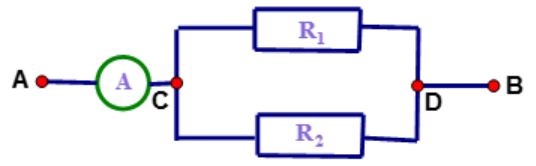

Cho mạch điện có sơ đồ như hình bên . Hiệu điện thế U_AB = 48V. Biết R₁ = 16 $\Omega$ , R₂ = 24 $\Omega$ . Khi mắc thêm điện trở R₃ vào hai điểm C và D thì ampe kế chỉ 6A. Hãy tính điện trở R₃?
- A.
  R₃ = 16Ω
- B.
  R₃ = 48Ω
- C.
  R₃ = 24Ω
- D.
  R₄ = 32Ω
Câu 5

Cho một hiệu điện thế U = 1,8V và hai điện trở R₁, R₂. Nếu mắc nối tiếp hai điện trở vào hiệu điện thế U thì dòng điện đi qua chúng có cường độ I₁ = 0,2A; nếu mắc song song hai điện trở vào hiệu điện thế U thì dòng điện mạch chính có cường độ I₂ = 0,9A. Tính R₁, R₂?
- A.
  $\Omega$
- B.
  $\Omega$ ₂ $\Omega$
- C.
  $\Omega$ ₂ $\Omega$
- D.
  $\Omega$ ₂ $\Omega$
Câu 6

Cho mạch điện có sơ đồ như hình bên trong đó điện trở
R₁ = 15 $\Omega$ , R₂= 10 $\Omega$ . Ampe kế A₁ chỉ 0,5A
Số chỉ của vôn kế là:
- A.
  7,5V
- B.
  5V
- C.
  12,5V
- D.
  3V
Câu 7

Cho mạch điện có sơ đồ như hình bên. Hiệu điện thế U = 48V. Biết rằng:
- Khi khóa K₁ đóng, khóa K₂ mở thì ampe kế chỉ 2,4A
- Khi khóa K₁ mở, khóa K₂ đóng thì ampe kế chỉ 5A
Tính điện trở R₁, R₂?
- A.
  ${R}_{1}=2\mathrm{\Omega}; {R}_{2}=9,6\mathrm{\Omega}$
- B.
  ${R}_{1}=20\mathrm{\Omega}; {R}_{2}=96\mathrm{\Omega}$
- C.
  ${R}_{1}=20\mathrm{\Omega}; {R}_{2}=9,6\mathrm{\Omega}$
- D.
  ${R}_{1}=100\mathrm{\Omega}; {R}_{2}=96\mathrm{\Omega}$
Câu 8

Cho mạch điện có sơ đồ như hình bên trong đó điện trở
R₁ = 18 $\Omega$ , R₂= 12 $\Omega$ . Vôn kế chỉ 36V
Số chỉ của ampe kế A₁ là:
- A.
  1,2A
- B.
  3A
- C.
  5A
- D.
  2A
