DẠNG 1. BÀI TOÁN LIÊN QUAN ĐẾN ĐỊNH LUẬT ÔM CHO TOÀN MẠCH

Một bếp điện 115 V - 1 kW bị cắm nhầm vào mạng điện 230 V được nối qua cầu chì chịu được dòng điện tối đa 15

Một nguồn điện có suất điện động 2V và điện trở trong $0,5\Omega$ được mắc với một động cơ thành mạch điện kín. Động cơ này nâng một vật có trọng lượng 2N với vận tốc không đổi 0,6144m/s, với hiệu suất 96%. Cho rằng, điện trở của dây nối và động cơ bằng 0 hiệu suất của động cơ điện 100% cường độ dòng điện chạy trong mạch không vượt quá 0,9A. Hiệu điện thế giữa hai đầu của động cơ là

Một nguồn điện có suất điện động 6V điện trở trong $2\Omega$ mắc với mạch ngoài là một biến trở R để tạo thành một mạch kín. Với giá trị nào của R thì công suất tiêu thụ của mạch ngoài đạt giá trị cực đại. Tính giá trị cực đại đó?

Khi mắc điện trở ${R}_{1}=500\Omega$ vào hai cực của một pin mặt trời thì hiệu điện thế mạch ngoài là ${U}_{1}=0,10V$.Nếu thay điện trở ${R}_{1}$ bằng điện trở ${R}_{2}=1000\Omega$ thì hiệu điện thế mạch ngoài bây giờ là ${U}_{2}=0,15V$. Suất điện động và điện trở trong của pin lần lượt là

Mắc một điện trở $14\Omega$ vào hai cực của một nguồn điện có điện trở trong là $1\Omega$ thì hiệu điện thế giữa hai cực của nguồn là 8,4V. Cường độ dòng điện chạy trong mạch và suất điện động của nguồn điện lần lượt là

Mắc một điện trở $14\Omega$vào hai cực của một nguồn điện có điện trở trong là $1\Omega$ thì hiệu điện thế giữa hai cực của nguồn là 8,4 V. Công suất mạch ngoài và suất của nguồn điện lần lượt là

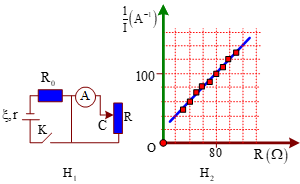

Để xác định suất điện động $\xi$ của một nguồn điện, một học sinh mắc mạch điện như hình bên $\left({H}_{1}\right)$.Đóng khóa Kvà điều chỉnh con chạy C kết quả đo được mô tả bởi đồ thị biểu diễn sự phụ thuộc của $\frac{1}{I}$ (nghịch đảo số chỉ ampe kế A) vào giá trị R của biến trở như hình bên $\left({H}_{2}\right)$. Giá trị trung bình của E được xác định bởi thí nghiệm này là

Để xác định điện trở trong r của một nguồn điện, một học sinh mắc mạch điện như hình bên $\left({H}_{1}\right)$. Đóng khóa K và điều chỉnh con chạy C kết quả đo được mô tả bởi đồ thị biểu diễn sự phụ thuộc của số chỉ U của vôn kế V vào số chỉ I của ampe kế A như hình bên $\left({H}_{2}\right)$. Điện trở của vôn kế V rất lớn. Biết ${R}_{0}=14\Omega$. Giá trị trung bình của r được xác định bởi thí nghiệm này là

Một điện trở ${R}_{1}$ được mắc vào hai cực của một nguồn điện có điện trong $r=4\Omega$ thì dòng điện chạy tròng mạch cỏ cường độ là ${I}_{1}=1,2A$.Nếu mắc thêm một điện trở ${R}_{2}=2\Omega$ nối tiếp với điện trở ${R}_{2}$ thì dòng điện chạy trong mạch chính có cường độ là ${I}_{2}=1A$. Trị số của điện trở  là

Một điện trở $R=4\Omega$ được mắc vào nguồn điện có suất điện động 1,5V để tạo thành mạch kín thì công suất tỏa nhiệt ở điện trở này là 0,36W. Hiệu điện thế giữa hai đầu điện trở R và điện trở trong của nguồn điện lần lượt là

Một nguồn điện có suất điện động 2V và điện trở trong 0,5$\Omega$ được mắc với một động cơ thành mạch điện kín. Động cơ này nâng một vật có trọng lượng 2N với vận tốc không đổi 0,51m/s. Cho rằng không có sự mất mát vì tỏa nhiệt ở các dây nối và ở động cơ; cường độ dòng điện chạy trong mạch không vượt quá 0,8A. Hiệu điện thế hai đầu của động cơ bằng?

Một học sinh dùng vôn kế và ampe kế để đo giá trị điện trở R bằng sơ đồ như hình vẽ. Kết quả một phép đo cho thấy vôn kế V chỉ100V, am pe kế chỉ2,5V. Điện trở vôn kế $2000\Omega$. So với trường hợp sử dụng vôn kế lý tưởng (có điện trở vô cùng lớn) thì phép đo này có sai số tương đối gần nhất với giá trị

Khi mắc điện trở ${R}_{1}=500\Omega$vào hai cực của một pin mặt trời thì hiệu điện thế mạch ngoài là ${U}_{1}=0,10V$. Nếu thay điện trở ${R}_{1}$bằng điện trở ${R}_{2}=1000\Omega$thì hiệu điện thế mạch ngoài bây giờ là ${U}_{2}=0,15V$. Diện tích của pin là $S=5c{m}^{2}$ và nó nhận được năng lượng ánh sáng với công suất trên mỗi $c{m}^{2}$diện tích là $W=2mW/c{m}^{2}$.Tính hiệu suất của pin khi chuyển từ năng lượng ánh sáng thành nhiệt năng ở điện trở ngoài ${R}_{3}=2000\Omega$

Một nguồn điện có suất điện động 6V, điện trở trong 2 Ω mắc với mạch ngoài là một biến trở R để tạo thành một mạch kín. Giá trị của R để công suất tiêu thụ của mạch ngoài bằng 4 W là

Nguồn điện có suất điện động là 3V và có điện trở trong là 1$\Omega$.Mắc song song hai bóng đèn như nhau có cùng điện trở 6$\Omega$vào hai cực của nguồn điện này. Công suất tiêu thụ điện của mỗi bóng đèn là

Một nguồn điện có suất điện động 12V và điện trở trong $2\Omega$. Nối điện trở R vào hai cực của nguồn điện thành mạch kín thì công suất tiêu thụ trên điện trở R bằng 16W.Biết giá trị của điện trở 16W. Hiệu suất của nguồn là

Một nguồn điện được mắc với một biển trở. Khi điện trở của biến trở là $1,65\Omega$thì hiệu điện thế giữa hai cực của nguồn là 3,3V còn khi điện trở của biến trở là $3,5\Omega$thì hiệu điện thế giữa hai cực của nguồn là 3,5V. Tính suất điện động và điện trở trong của nguồn

Điện trở trong của một acquy là 0,06Ω và trên vỏ của nó có ghi 12V. Mắc vào hai cực của acquy này một bóng đèn có ghi 12V – 5W. Coi điện trở của bóng đèn không thay đổi. Hiệu suất của nguồn điện là

Khi mắc điện trở ${R}_{1}=4\Omega$ vào hai cực của một nguồn điện thì dòng điện trong mạch có cường độ ${I}_{1}=0,5A$. Khi mắc điện trở ${R}_{2}=10\Omega$ thì dòng điện trong mạch ${I}_{2}=0,25A$ Suất điện động và điện trở trong của nguồn điện lần lượt là

Điện trở trong của một acquy là 0,06 Ω và trên vỏ của nó có ghi 12 V. Mắc vào hai cực của acquy này một bóng đèn cỏ ghi 12 V - 5 W. Coi điện trở của bóng đèn không thay đổi. Công suất tiêu thụ điện thực tế của bóng đèn là
